半導体分野で培った高度な加工技術や高い品質管理力を活かし、安全性と信頼性が要求されるメディカル分野において、クオリティの高い医療向けパーツを供給いたします。

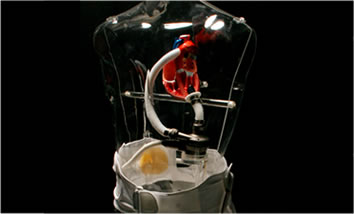

株式会社サンメディカル技術研究所様が、2011年4月1日より、国産初の体内植込み型補助人工心臓「EVAHEART」の販売を開始いたしました。

本製品には、弊社のPTFE溶着技術を使用した製品が採用されています。

  サンメディカル研究所 EVAHERT 体内植込み型補助人工心臓

メディカル分野応用技術

PFAカテーテル部品 ルアーコネクターとPFAチューブ一体成型

シームレス溶着技術

フッ素樹脂チューブとフッ素樹脂のルアーロックタイプのコネクターを接着剤なしで成型時に同時に接合する技術です。
チューブとルアーロックコネクターが完全に溶融一体化する為、クリーン要求や純粋性が必要なカテーテルや内視鏡部品などに応用可能な技術です。

画像製品チューブサイズ及び材質
1. Φ2.0×Φ1.5 PTFEチューブ+PFAルアーコネクター
2. Φ2.5×Φ2.0 PFAチューブ+PFAルアーコネクター

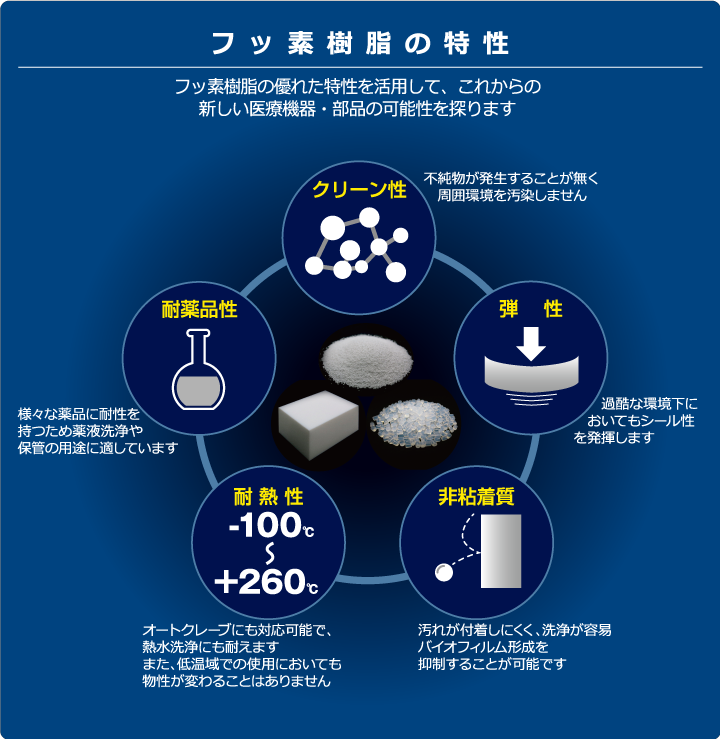

  • ・フッ素樹脂(PTFE・PFA)の優れた特性(クリーン・純粋・耐薬品・非粘着・すべり)を100%活用した製品を提供することが可能です。
  • ・オールフッ素樹脂製の為、経年劣化の不安もなく不純物の溶出もありません。
  • ・溶融接合の為、モレ不安を解消し、配管接合部の信頼性を向上させます。
イメージ

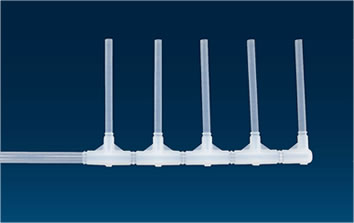

PFAビードレス®溶着技術

フッ素樹脂(PFA)配管を接着剤は使用せず、熱と圧力のみで溶着したクリーンな接合技術です。接合部内側の段差を抑制した当社独自のPFAビードレス溶着により、液体のスムースな流れを確保し、雑菌の温床となるバイオフィルムの付着を抑制、さらに洗浄性が高く、クリーンな特性が必要とされる配管部品に応用可能な技術です。

バイオフィルム付着試料の剥離性

  K.pneumonia
(肺炎球菌)
S.choleraesuis
(コレラ菌)
E.coli
(大腸菌)
SUS(電解研磨) 67 25 56
ポリプロピレン 67 75 75
ホウケイ酸ガラス 89 0 0
シリコン塗布ガラス 89 89 78
ポリふっ化ビニリデン(PVDF) 89 89 89
テフロンPFA(射出成形) 99 99 98
  • ※ 50ppmの次亜塩素酸ナトリウム溶液で洗浄後のデータ
  • ※ 三井・デュポンフロロケミカル(株)テフロン® 実用ハンドブック抜粋
  • ・フッ素樹脂の優れた特性(クリーン・純粋・耐薬品・非粘着・すべり)を100%活用した配管部品を製作可能です。
  • ・経年後も劣化する恐れがなく、不純物の溶出がありません。
  • ・フッ素樹脂の中でもPFAは、PVDFよりもさらに優れた剥離性を有した材質のため・バイオフィルムの形成を抑制します。

医療用グレードプラスチック加工部品

医療用プラスチック 5軸加工 表面仕上げ向上部品

  • 画像製品:波形状加工部品
  • 材質:PPSU(TECASON P MT)
  • メーカー:Ensinger

5軸立体形状切削加工技術

複雑な曲面形状や滑らかな仕上がり面が必要な医療部品に対応可能です。



(技術メリット)

・3次元CAD/CAMと同時5軸切削加工機を使用し、複雑な曲面形状の加工が可能です。
・曲面の仕上がり精度は、Ra0.4まで加工可能です。
・製品は、3次元測定器にて測定し、測定結果とCADデータとの照合を行います。
・素材は、医療用グレード(FDA適合、生体適合性USPクラスIV ISO10993準拠)

   を使用します。

医療用プラスチック(PTFE,PPSU,PEEK) 微細ノズル加工部品

  • 画像製品:微細穴先端ノズル
  • サイズ:
  • Φ2.5×10L 穴径:Φ0.4×12個
  • 材質:
    (白)PTFE
    (緑・黄)PPSU(TECASON P MT)
    (灰褐色)PEEK(TECAPEEK CLASSIX TM)
  • メーカー:Ensinger

精密微細加工技術

高精度、微細加工が必要な医療用部品に対応可能です。



(技術メリット)

・高精度切削加工機を使用し、微細形状の加工が対応可能です。
・微細な穴形状もバリを低減し精密加工を行います。
・画像測定器(21~147倍)等により、微細形状の寸法測定やバリの検査を行います。
・素材は、医療用グレード(FDA適合、生体適合性USPクラスIV ISO10993準拠)

   を使用します。
